一、相控陣?yán)走_(dá)

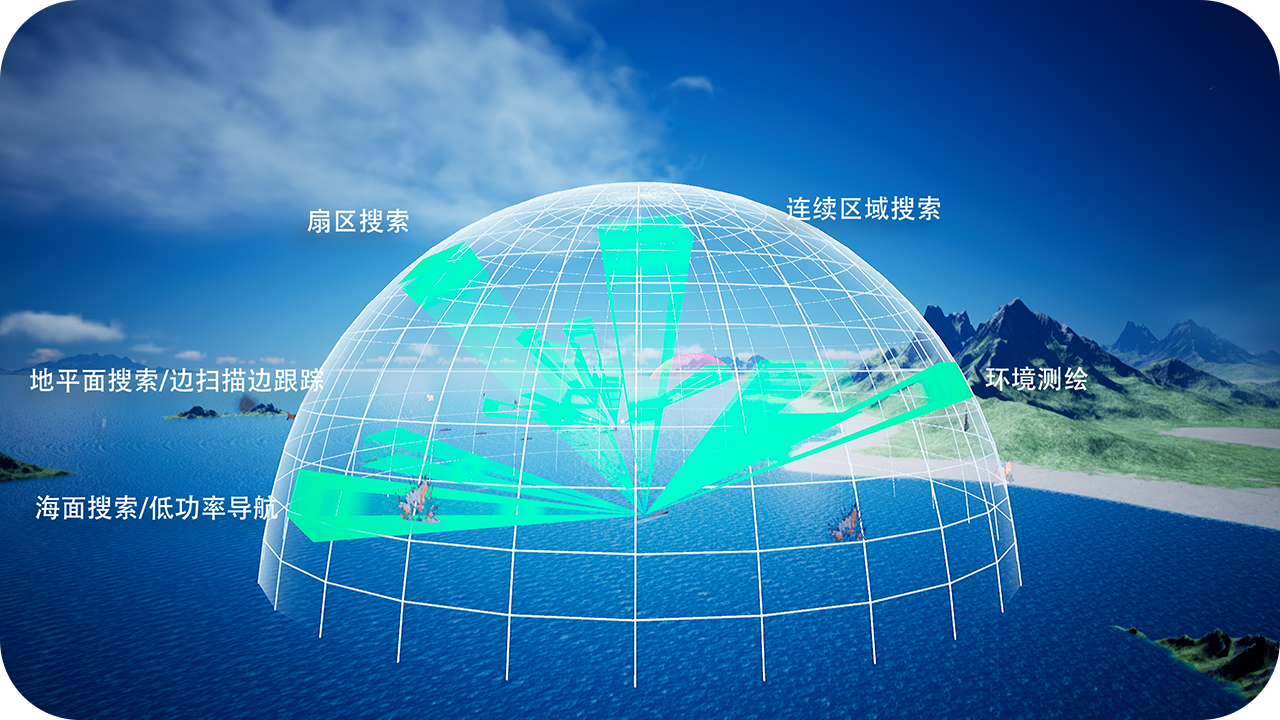

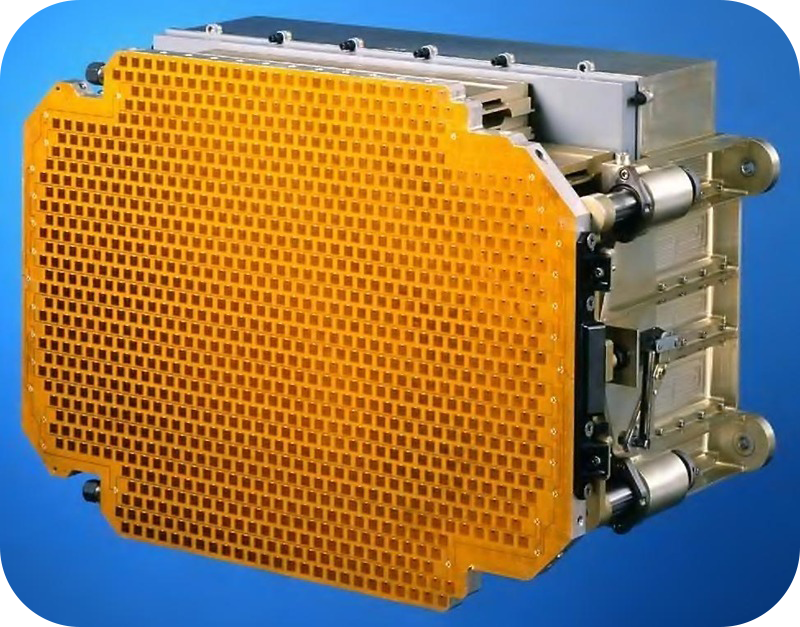

相控陣?yán)走_(dá)的天線由多個陣元組成一個天線陣列，通過程序控制天線陣列的移相器來改變各陣元激勵相位，從而改變天線陣列的相位分布，實現波束在空域范圍進行快速掃描，并在接收端采用數字波束形成技術，實現多路接收信號的合成。

1.主要特點

相控陣?yán)走_(dá)的主要特點有作用距離遠、數據率高、穩定性高等，雷達系統通過軟件化控制雷達天線陣元，使各個天線陣元發射各異的波形信號。

2.基本工作原理

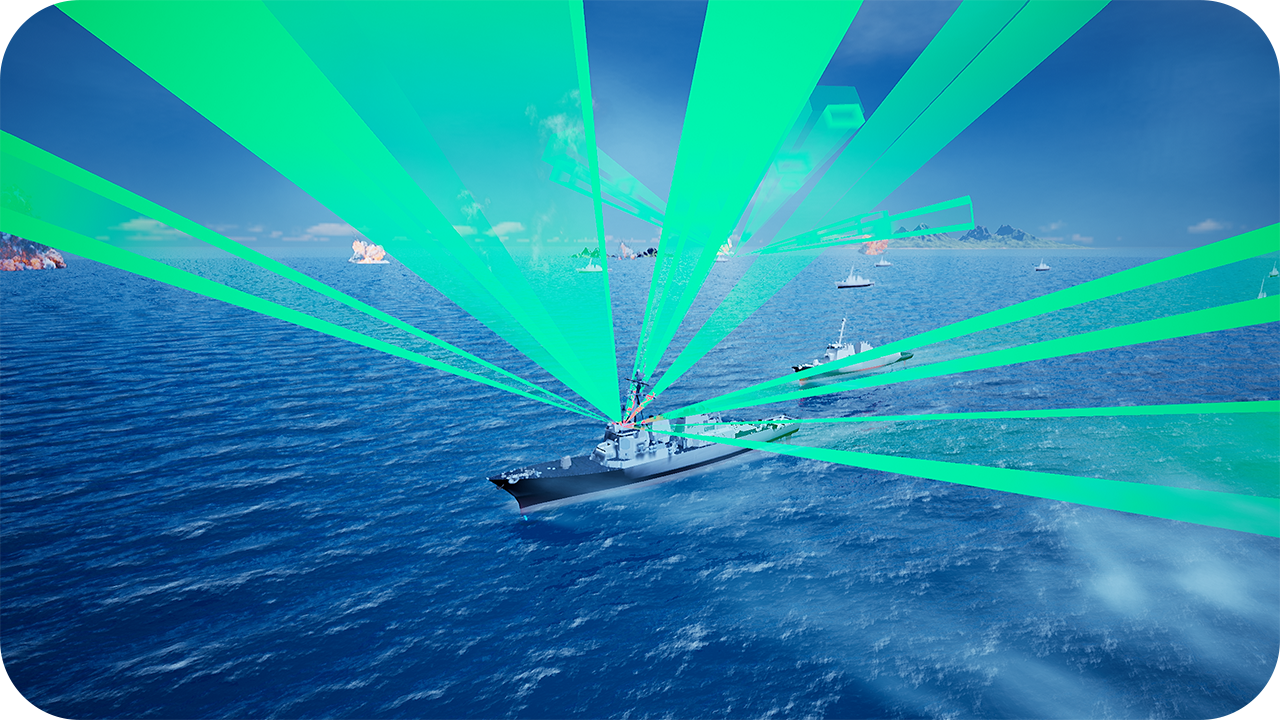

相控陣?yán)走_(dá)，天線各陣元發射相干信號，向空間發射窄波束。通過程序控制移相器，使波束在空域進行周期性掃描。由于多路發射信號相互正交或部分相關，在空域范圍不能形成高增益的窄波束，而是能量在空間覆蓋較寬，形成低增益的寬波束。、

3.信號處理

相控陣模式總體上包含空域的數字波束形成、脈沖內的數字脈沖壓縮與多個脈沖重復周期的動目標檢測（MTD）處理。

二、雷達信號處理的FPGA設計

隨著數字集成電路規模的不斷擴大，FPGA、GPU等硬件資源集成度越來越高，技術性能更加完善。FPGA具有高并行性、低延遲、低功耗等優勢。

1.信號處理方案的FPGA設計

FPGA在信號處理中主要承擔兩個任務，一是接收數據進行DBF處理，并將

處理結果發送給DSP；二是根據數據包格式，將工作參數與自定義的波形傳輸給雷達

系統。

2.FPGA與雷達系統通信

雷達系統與DBF板通過光纖接口進行上行、下行的數據通信，主要通過FPGA中的GTX收發器進行設計實現。
